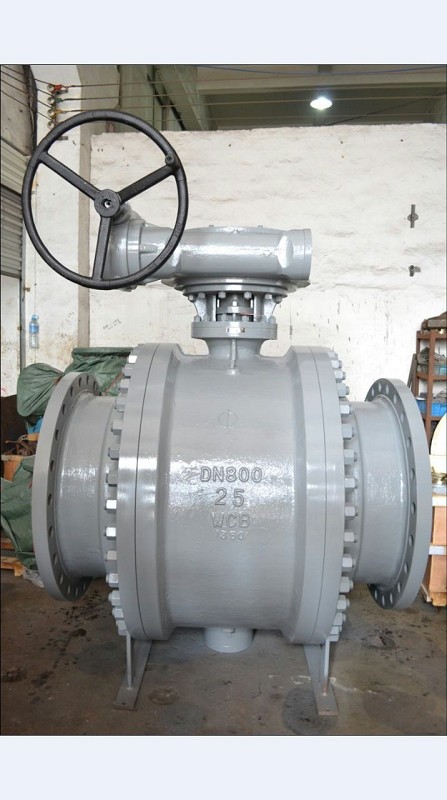

Q941F電動球閥用途
電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、西德歐姆龍等高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
電動球閥技術參數
| 公稱通徑DN(mm) |
DN15～DN400 |
| 公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 介質溫度 |
-40～+180℃ -40～+350℃ |
| 泄漏量 |
0 符合ANSIB16.104 5級標準 |
| 球體轉角 |
90° |
| 閥體材制質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫) | |
|
電動球閥主要外形尺寸
| 公稱通徑DN(mm) |
尺寸 |
| L |
D |
D1 |
D2 |
b |
f |
n-d |
| 15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
| 20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
| 25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
| 32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
| 40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
| 50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
| 65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
| 100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
| 125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
| 250 |
533 |
405 |
335 |
320 |
30 |
12-25 | | |
|
|
|
